  全回流高效间歇精馏系统 BTDC-1-400-4L

简介

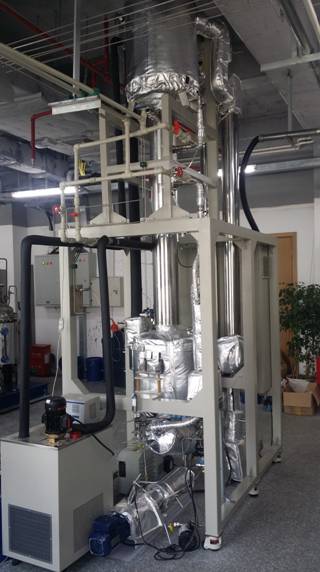

    亚申全回流高效间歇精馏塔是一套亚申自主开发设计的全回流高效间歇精馏系统,该系统主要由控制站、延迟热裂解塔底、高效绝热塔身、全回流式塔顶、可视化出料段及吹扫清洗系统组成。应用该系统可分别在常压和减压条件下对多组份复杂原料,如费托合成产物( ~ C50),进行精确精馏,提取目标组份产物及进行相关工艺过程开发等。

该套系统装置已申请发明专利。

特色 :

◆延迟热裂解

◆高效全回流

◆可视化出料





亚申全回流高效间歇精馏塔系统主要参数

1

产品分类

间歇式填料精馏塔[1]

2

型号

BTDC-1-400-4L

3

精馏参数

精馏温度

~350℃

设计温度

400℃

精馏压力

0.1~100KPaA

设计压力

150kPaA

批次处理量

8L

等效塔板数

30~60

4

精馏塔参数

精馏塔材质

304

精馏塔内径

2″

精馏塔高度

约2m

填料

φ3*3,θ环填料

塔釜容积

9L

塔釜加热方式

高温循环油+延迟焦化

回流方式

内回流

全回流塔顶冷凝器

高温油冷媒[2]

出料冷凝器

盐水冷媒[3]

真空泵

100kPaA~0.1kPaA

5

精馏操控参数

塔釜加热:功率输出控制,塔釜温度监控、报警
塔釜液位:耐高温液位计量监控、报警
塔釜压力:耐高温压力变送器远程监控、报警
精馏温度:填料进出口温度监控、报警
全回流塔顶冷凝器:出口温度、冷媒流量控制
进料、出料、废料、抽真空操作采用手动阀门切换

6

远程控制

PLC控制器,笔记本电脑,配置RS232通信系统

7

系统参数

系统供电

三相五线制,15KW, 380VAC

系统排风

依客户要求

系统尺寸(长x宽x高)

2 x 1 x 3.8 m

系统重量

约500 kg

   [1]本系统装置相关参数可根据客户要求进行定制;
   [2]内回流冷凝器所用冷却介质可由客户指定;
   [3]出料冷凝器所用冷却介质可由客户指定;

详细资料,请点下载《全回流高效间歇精馏系统(BTDC-1-400-4L)》
