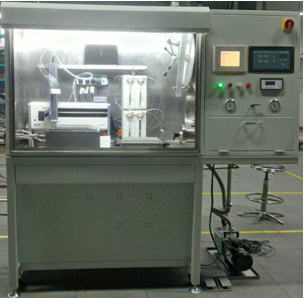

高通量材料合成制备系统PMS-4A

96通道物质混合加热

简介:

•  PMS-4A是一套先进的原液合成制备系统。该系统由4组全自动物质分配子系统,96通道物质混合加热模块,合成制备手套箱(氛围控制)模块,安全保护子系统,中心控制站,HTDMS-PMS高通量信息管理平台软件组成。系统为模块化设计,根据用户需求进行配置,并可灵活扩展。

•  物质分配子系统按软件预设流程,自动执行4组平行液体样品分配操作。样品分配采用微体积注射式,每组的配液量、配液速率均可在工作参数范围内独立调整。注射站为独立模块,其分配液体通过柔性管线连接至出液头。后者通过精密运动控制,与下方接液孔位吻合。软件提供运动孔位偏移设定,可补偿(用户)接液基板本身孔位间距加工误差。在样品分配前、后自动执行原位清洗,防止通道间物质交叉污染。



主要技术参数:

型号

PMS-4A

全自动物质分配子系统

原液种类

4(可根据用户要求扩展)

准确度

98 % (10uL)

重复性误差

<1%(10uL+)

配液量

1uL~ 25mL (使用不同型号注射器)

配液速率

1uL/min~120mL/min

液体接触材质

PTFE,PEEK,玻璃或陶瓷

液体输送压力

0.8MPa, 0.1~10mL型注射器
0.3MPa,25mL型注射器

清洗站

最多外接2路清洗溶剂

物质混合加热子系统

干燥加热

加热干燥温度

≤140℃

升温速率

1 ~ 5℃/min

超声波模块

搅拌溶液体积

≤ 1mL

样品容器

整列数量

96

样品瓶容积

11×20 mm瓶? (内径×高),1.5mL

样品试管容积

13×100 mm管 (内径×高),9mL

无机、有机材料合成制备氛围控制子系统

工作气体

气体种类

N2、Ar、He

供气压力

5barG

管路接口

8mm卡套

再生气体
(脱氧、脱水催化剂再生)

气体种类

混合气(10%H2+90%工作气)

供气压力

0.5barG

管路接口

8mm卡套

排空管路

管路接口

8mm卡套

冷却水
(循环机冷却)

冷却水水源

自来水

管路接口

10mm

样品库可视化成像监测子系统

紫外敏感波段

200-450 nm;

实现样品库缺陷、异常物的在线检测
在线记录样品库紫外发光图像。

亚申高通量信息管理平台HTDMS?

工作流软件系统(高通量材料合成/制备实验设计和执行)

全自动运行控制软件系统(数据采集和集成、系统诊断、校准和维护工具软件、本地/远程监控)

数据处理软件系统(数据分析和报告软件、数据库和数据搜索软件、数据同步和回放软件等)

系统参数

安装及工作环境要求

环境温度

+15℃~+30℃

安装地面要求

坚固、平坦

外型尺寸

2m×0.9m×1.8m(长×宽×高)

供电

220V,5KW



液体分配:

•  系统配备4种液体输入,由用户自行选择需要配备的试剂,并支持扩展到8种及以上液体;

•  准确度:98.2% (10uL),精确度:<0.8% (10uL+)

加热、超声混合:

•  根据合成制备需要选择反应温度及超声混合。

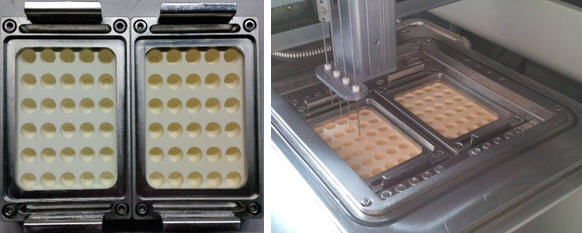

玻璃试管阵列:

•  试管尺寸及规格可根据客户需要定制。

陶瓷基板阵列:

•  支持指定规格的基板,通常是陶瓷基板,可选择玻璃或石英材质。

加热、超声混合:

•  根据合成制备需要选择反应温度及超声混合。

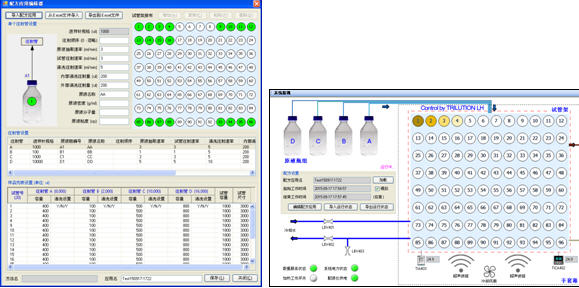

软件全自动合成控制:

•  实时监控运行状态,自动估算合成制备剩余时间,方便用户合理安排时间,在合成制备结束时适时届入后续的混合干燥过程。





详细技术资料,点击下载:《高通量材料合成系统PMS》
