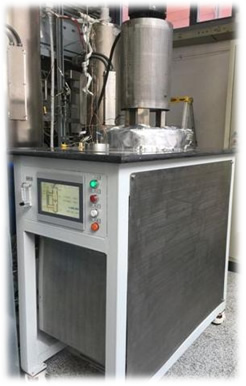

恒温(熔盐浴)反应器单元

简介:

•  恒温反应器单元利用熔盐循环提供恒温反应环境,其组成包括反应器模块、熔盐泵及熔盐罐。

•  多路物料分别进入熔盐罐进行预热至最高450℃后,汇总混合,并从反应器模块上部进入,经过固定床层,从底部出口出单元。

•  自主设计熔盐泵配备有双空冷装置,泵以高速、高循环流量工作,紧凑高效。熔盐罐配备有微正压控制阀,进行氮封与吹扫,并配置安全阀用于超压保护。

应用领域:

•  广泛应用于化工行业的各个领域,在高温换热方面有着重要的用途化工,如:强放热化学反应换热等。

主要技术参数:

设备用途

合成气制油等强放热化学反应换热

进料

预留气、液相进料标准接口

反应器内径

30mm或依客户要求

设计温度

450℃

催化剂量

150g或依客户要求

反应压力

10MPa或依客户要求

恒温段

30cm或依客户要求

换热量

1000w或依客户要求

进料预热、混合

独立管路450℃或依客户要求

床层测温

手自一体

进料

手动或半自动或全自动

罐内微正压保护

惰气N2等0.01MPa最大

熔盐罐材料

SS304或依客户要求

管路伴热温度

全程伴热、高达450℃或依客户要求

熔盐泵主体材料

SS304或依客户要求

熔盐泵转速

2900r/min最大

蒸发器中间冷凝系统

工作温度-20~150℃或依客户要求

反应器材料

SS316或依客户要求

控制

触摸屏+PLC/PC+PLC

安全

硬件程序控制和软件双重对温度和压力实行过限保护,在出现泄漏、功能失控、以及用户预设的安全问题时自动关机





控制:

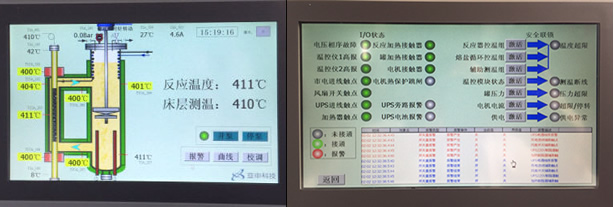

•  实时监控运行状态,全图形触屏控制,可灵活设置报警联锁。





详细技术资料,点击下载:《恒温反应器单元SRU》
